Проверка, замена цепи привода ГРМ двигателя 1AZ-FE.

Приподняв храповик пальцем, убедитесь, что плунжер перемещается плавно.

Отпустите храповик и убедитесь, что плунжер фиксируется храповым механизмом и не смещается при нажатии пальцем.

2. ПРОВЕРЬТЕ ЦЕПЬ В СБОРЕ

С помощью штангенциркуля измерьте длину 16 звеньев полностью растянутой цепи.

Максимально допустимая длина участка цепи:

122,6 мм (4,827 дюйма)

Если длина превышает максимально допустимую, замените цепь.

Проведите такие замеры на трех или более участках цепи, выбранных случайным образом.

3. ПРОВЕРЬТЕ ЦЕПЬ № 2 В СБОРЕ

С помощью штангенциркуля измерьте длину 8 звеньев полностью растянутой цепи.

Максимально допустимая длина участка цепи:

Если длина превышает максимально допустимую, замените цепь № 2 в сборе.

Проведите такие замеры на трех или более участках цепи, выбранных случайным образом.

4. ПРОВЕРЬТЕ БАШМАК НАТЯЖИТЕЛЯ ЦЕПИ

Измерьте износ башмака натяжителя цепи штангенциркулем.

Максимально допустимый износ:

Если износ превышает максимально допустимое значение, замените башмак натяжителя цепи.

5. ПРОВЕРЬТЕ УСПОКОИТЕЛЬ ЦЕПИ № 1

Измерьте износ успокоителя цепи штангенциркулем.

Максимально допустимый износ:

Если износ больше максимально допустимого, замените успокоитель цепи № 1.

6. ПРОВЕРЬТЕ ВЕДУЩУЮ ЗВЕЗДОЧКУ ГРМ

Оберните цепь вокруг ведущей звездочки.

Штангенциркулем измерьте диаметр зубчатого колеса газораспределительного механизма с цепью.

Минимально допустимый диаметр зубчатого колеса (с цепью)::

При измерении штангенциркуль должен касаться роликов цепи.

Если диаметр зубчатого колеса меньше минимально допустимого, замените цепь в сборе и ведущую звездочку коленчатого вала.

7. ПРОВЕРЬТЕ ВЕДУЩУЮ ЗВЕЗДОЧКУ МАСЛЯНОГО НАСОСА

Оберните цепь вокруг ведущей звездочки.

Штангенциркулем измерьте диаметр зубчатого колеса с цепью.

Минимально допустимый диаметр зубчатого колеса (с цепью):

При измерении штангенциркуль должен касаться роликов цепи.

Если диаметр зубчатого колеса меньше минимально допустимого, замените цепь № 2 в сборе и ведущую звездочку масляного насоса.

8. ПРОВЕРЬТЕ ЗВЕЗДОЧКУ ПРИВОДНОГО ВАЛА МАСЛЯНОГО НАСОСА

Оберните цепь вокруг звездочки приводного вала.

Штангенциркулем измерьте диаметр зубчатого колеса приводного вала с цепью.

Минимально допустимый диаметр зубчатого колеса (с цепью):

При измерении штангенциркуль должен касаться роликов цепи.

Если диаметр зубчатого колеса меньше минимально допустимого, замените цепь № 2 в сборе и звездочку приводного вала масляного насоса.

ЗАМЕНА

1. ЗАМЕНИТЕ САЛЬНИК КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

Извлеките сальник с помощью отвертки и молотка.

Поместите стопор сальника на деревянные бруски.

Нанесите на рабочую кромку нового сальника универсальную консистентную смазку.

Не допускайте попадания на кромку посторонних частиц.

С помощью SST и молотка установите новый сальник так, чтобы его поверхность была заподлицо с краем крышки зубчатого колеса ГРМ.

Читайте также:  Признаки умирающего ремня грм

Специальный инструмент (SST): 09223-22010

Не стучите по сальнику, направляя удары под углом.

УСТАНОВКА

1. УСТАНОВИТЕ ЦЕПЬ № 2 В СБОРЕ

Установите коленчатый вал так, чтобы его шпонка заняла горизонтальное положение слева.

Поверните приводной вал так, что вырез был повернут вверх.

Совместите отмеченные желтым цветом звенья с синхронизирующими метками на зубчатых колесах, как показано на рисунке.

Установите звездочки на коленчатый вал и вал масляного насоса, одев цепь на зубчатые колеса.

Временно закрепите звездочку приводного вала масляного насоса гайкой.

Вставьте пружину успокоителя в регулировочное отверстие, установите пластину натяжителя цепи и закрепите ее болтом.

Момент затяжки: 12 Н*м

Совместите регулировочное отверстие звездочки приводного вала масляного насоса с канавкой на масляном насосе.

Вставьте штифт диаметром 4 мм в установочное отверстие зубчатого колеса приводного вала масляного насоса, чтобы зафиксировать зубчатое колесо, и затяните гайку.

2. УСТАНОВИТЕ ВЕДУЩУЮ ЗВЕЗДОЧКУ КОЛЕНЧАТОГО ВАЛА
3. УСТАНОВИТЕ УСПОКОИТЕЛЬ ЦЕПИ № 1

Закрепите успокоитель цепи 2 болтами.

4. УСТАНОВИТЕ ЦЕПЬ В СБОРЕ

Установите поршень цилиндра №1 в ВМТ такта сжатия.

Гаечным ключом поверните распредвалы (за шестигранную часть) так, чтобы совместить синхронизирующие метки на зубчатом колесе распредвала с синхронизирующими метками на крышках подшипников № 1 и № 2, как показано на рисунке.

С помощью болта крепления шкива поверните распредвал так, чтобы шпонка распредвала была сверху.

Оденьте цепь на ведущую звездочку коленчатого вала, совместив звено с золотистой или оранжевой меткой с синхронизирующей меткой коленчатого вала.

С помощью SST и молотка запрессуйте ведущую звездочку на коленчатый вал.

Специальный инструмент (SST): 09309-37010

Совместите звенья с золотистыми или оранжевыми метками и синхронизирующие метки на зубчатом колесе и звездочке распредвала, а затем оденьте цепь.

5. УСТАНОВИТЕ БАШМАК НАТЯЖИТЕЛЯ ЦЕПИ

Установите башмак натяжителя цепи и закрепите его болтом.

6. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

Установите направляющую цепного привода ГРМ и закрепите его болтом.

7. УСТАНОВИТЕ ЗУБЧАТЫЙ ДИСК ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА № 1

Установите зубчатый диск датчика положения коленчатого вала, так чтобы метка F была спереди.

8. УСТАНОВИТЕ КРЫШКУ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА В СБОРЕ

Удалите остатки старого герметика и проследите, чтобы масло не попало на соприкасающиеся поверхности крышки цепного привода ГРМ, головки блока цилиндров и блока цилиндров.

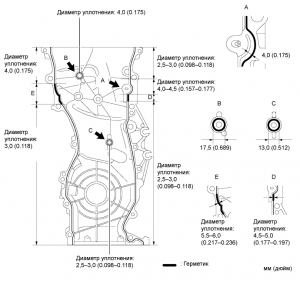

Нанесите герметик в виде валика (диаметр 4,0-5,0 мм (0,157-0,177 дюйма)), как показано на рисунке.

Фирменный герметик Seal packing black от компании Тойота, Three bond 1207B или аналогичный.

Нанесите герметик в виде сплошного валика, как показано на рисунке.

Фирменный герметик Seal packing black от компании Тойота, Three bond 1207B или аналогичный.

Читайте также:  Метки грм бав феникс

Закрепите крышку цепи привода ГРМ 11 болтами 2 гайками.

Длина болта:

Болт A Длина головки 10 мм составляет 30 мм (1,18 дюйма)
Болт B Длина головки 12 мм составляет 30 мм (1,18 дюйма)
Болт C Длина головки 14 мм составляет 40 мм (1,57 дюйма)

С помощью торцевого ключа E10 torx вверните резьбовую шпильку для натяжителя поликлинового ремня.

9. УСТАНОВИТЕ НАТЯЖИТЕЛЬ ЦЕПИ № 1 В СБОРЕ

Отпустите храповик, затем вдавите плунжер до упора и зацепите крюк за штифт так, чтобы зафиксировать плунжер в положении, показанном на рисунке.

Установите новую прокладку и закрепите натяжитель цепи 2 гайками.

Если при установке натяжителя цепи крюк вышел из зацепления с плунжером, верните крюк на место.

10. УСТАНОВИТЕ НАТЯЖИТЕЛЬ ПОЛИКЛИНОВОГО РЕМНЯ В СБОРЕ

Установите натяжитель поликлинового ремня и закрепите его болтом и гайкой.

Не поднимайте двигатель выше, чем необходимо.

11. УСТАНОВИТЕ ПРАВЫЙ КРОНШТЕЙН ОПОРЫ ДВИГАТЕЛЯ

Установите кронштейн правой опоры двигателя и закрепите его 3 болтами.

12. УСТАНОВИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА

С помощью SST зафиксируйте шкив и затяните болт.

Специальный инструмент (SST): 09213-54015 (91651-60855)
09330-00021

Проверните коленчатый вал против часовой стрелки, а затем снимите крюк со штифта плунжера.

Проверните коленчатый вал по часовой стрелке и проверьте, чтобы поршень был выдвинут.

13. УСТАНОВИТЕ ПОДДОН КАРТЕРА В СБОРЕ

Удалите остатки старого герметика. Следите за тем, чтобы масло не попало на сопрягающиеся поверхности блока цилиндров и поддона картера.

Нанесите герметик в виде сплошного валика (диаметр 3,0–4,0 мм (0,118–0,157 дюйма)), как показано на рисунке.

Фирменный герметик Seal packing black от компании Тойота, Three bond 1207B или аналогичный.

Установите поддон картера на блок цилиндров.

Равномерно затяните 12 болтов и 2 гайки в порядке, указанном на рисунке.

Установите телескопический гидравлический домкрат под двигатель и поместите на домкрат деревянный брусок.

Снимите устройство для подъема двигателя и таль.

Снимите крюки № 1 и № 2 для вывешивания двигателя.

14. УСТАНОВИТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА

При установке на кольцевом уплотнении не должно быть трещин, оно не должно быть смятым.

Нанесите тонкий слой моторного масла на кольцевое уплотнение датчика.

Установите датчик и закрепите его болтом.

Присоедините зажим жгута проводов.

Установите зажим разъема.

Подсоедините разъем датчика.

Убедитесь, что жгут проводов датчика с помощью специального хомута закреплен сзади выступа на защитном чехле цепи распределительного механизма.

15. УСТАНОВИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ В СБОРЕ

Удалите весь старый герметик с контактной поверхности.

Нанесите герметик Seal packing на 2 участка, показанные на рисунке.

Фирменный герметик Seal packing black от компании Тойота, Three bond 1207B или аналогичный.

Читайте также:  Подобрать шину к ободу

Закрепите крышку головки блока цилиндров 8 болтами и 2 гайками.

Установите 2 жгута проводов двигателя и закрепите его 2 болтами.

Подключите 2 шланга вентиляции к крышке головки блока цилиндров.

16. УСТАНОВИТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ

Установите 4 катушки зажигания и закрепите 4 болтами.

Подсоедините разъемы 4 катушек зажигания.

17. УСТАНОВИТЕ КРОНШТЕЙН ОПОРНОГО РОЛИКА

Установите кронштейн крепления, зафиксировав его 2 болтами.

18. УСТАНОВИТЕ ПРАВУЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ

Установите правую подушку опоры двигателя и закрепите его 4 болтами и 2 гайками.

19. УСТАНОВИТЕ ПЕРЕДНЮЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ

Установите переднюю подушку опоры двигателя и закрепите ее 2 болтами.

Вверните болт для крепления переднего кронштейна передней опоры двигателя.

Освободите 2 зажима жгута проводов двигателя.

Установите защиту жгута проводов и закрепите ее болтом.

20. УСТАНОВИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК РАДИАТОРА

Установите расширительный бачок радиатора и закрепите его 2 болтами.

21. УСТАНОВИТЕ ГЕНЕРАТОР В СБОРЕ

Убедитесь, что жгут проводов датчика положения коленчатого вала с помощью специального хомута закреплен сзади выступа на защитном чехле цепи распределительного механизма.

Установите генератор и закрепите его 2 болтами.

Присоедините зажим жгута проводов.

Установите кронштейн зажима жгута проводов при помощи болта.

Подсоедините провод генератора и зафиксируйте соединение гайкой.

Установите заглушку контакта.

Подсоедините разъем генератора.

22. УСТАНОВИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ ВЕНТИЛЯТОРА И ГЕНЕРАТОРА

С помощью торцевого гаечного ключа на 19 мм (SST) ослабьте натяжитель поликлинового ремня, повернув рычаг по часовой стрелке, затем установите поликлиновой ремень вентилятора и генератора.

Специальный инструмент (SST): 09216-42010

Установите правое усиление и закрепите его 4 болтами.

96 Н*м

24. УСТАНОВИТЕ ПЕРЕДНЮЮ ВЫПУСКНУЮ ТРУБУ

При помощи штангенциркуля замерьте длину пружины сжатия в свободном состоянии.

Минимально допустимая длина:

Если длина в свободном состоянии меньше минимально допустимой, замените пружину сжатия.

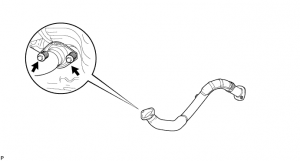

Установите новую прокладку вручную заподлицо с выпускным коллектором.

Установите переднюю выпускную трубу и закрепите ее 2 пружинами сжатия и 2 болтами.

Очистите и установите пробку для спуска масла с новой прокладкой.

Добавьте новое масло.

Параметр / Устройство Заданные условия
Слив и заполнение с заменой масляного фильтра 3,8 литра (4,0 кварты США, 3,3 английской кварты)
Слив и заполнение без замены масляного фильтра 3,6 литра (3,8 кварты США, 3,2 английской кварты)
Заполнение сухой системы 4,5 литра (4,9 кварты США, 4,0 английской кварты)

Установите крышку маслоналивной горловины.

26. ПОДСОЕДИНИТЕ КАБЕЛЬ К ОТРИЦАТЕЛЬНОМУ (-) ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ
27. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК МОТОРНОГО МАСЛА

Включите двигатель и убедитесь в отсутствии утечек масла.

28. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОТРАБОТАВШИХ ГАЗОВ
29. УСТАНОВИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1

Установите крышку двигателя и закрепите ее 2 гайками.
